摘要

大范圍極端天氣影響下的分布式光伏波動事件對電力系統功率平衡問題影響顯著，可能引起棄光、切負荷等風險事故。為此，提出了基于區間分析理論的分布式光伏波動事件多級區間滾動預警方法，以針對分布式光伏波動事件可能的危害程度進行滾動預警。首先，明晰電力系統應對分布式光伏波動的功率調控機理，并制定預警等級，確定不同功率控制手段能夠應對的分布式光伏波動幅度區間，即不同預警等級對應的預警界限；然后，依據分布式光伏波動的概率密度，通過對各預警區間內的概率密度積分，計算各預警等級的概率；最后，分析不同時間尺度下光伏波動預測精度的差異水平，通過定時滾動預警校正結果，實現分布式光伏波動事件多級區間滾動預警。算例結果表明，該方法能夠在確定各預警區間界限的同時，決策電力系統在不同系統運行狀態和光伏波動事件下的預警結果，且與蒙特卡洛法預警結果的均方根誤差僅為1.6718%，進而驗證了該方法的有效性和適用性。

01 分布式光伏波動幅度允許區間計算過程

電力系統功率調控手段包括一次調頻、二次調頻、旋轉備用、非旋轉備用、棄光和切負荷等，本節通過分析不同功率調控手段的作用能力，分時段計算各功率控制手段能夠實現功率平衡的分布式光伏波動幅度允許區間。

1.1  電力系統的自動功率控制過程

本文考慮一次調頻和二次調頻的功率調節方式，在分布式光伏波動緩和時，采用自動功率控制手段維持電力系統的功率平衡。

1.1.1  一次調頻

根據功率平衡條件，發電端和負荷端的功率變化量相等，即

式中：NG為常規機組的總臺數；δi為機組i的調差率；f為靜態頻率偏差；為t時段光伏波動的幅度；為t時段負荷功率變化量的預測值；為負荷的頻率調節效應系數。

δi和分別為由機組和用電負荷決定的常系數，令復合頻率調節效應系數為K，具體表達式為

通過區間運算法則，可求得僅采用一次調頻手段即可實現功率平衡情況下的光伏波動幅度允許區間，具體表達式為

式中：分別為t時段光伏波動允許區間的上、下限；分別為t時段由負荷預測誤差造成負荷功率變化量的上、下限；、分別為允許頻率波動的上、下限。

負荷功率變化量具有預測誤差，因此由式（4）、式（5）計算光伏波動允許區間的上、下限時要使用負荷功率變化預測的下、上邊界值，使在誤差范圍內均可滿足功率平衡條件。

1.1.2  二次調頻

當一次調頻的功率調節能力不足以單獨應對分布式光伏波動事件時，為實現功率平衡，需輔以二次調頻手段進一步調節機組出力。根據功率平衡，同理可得一次調頻和二次調頻功率調節同時作用時，能夠應對的光伏波動幅度區間為

式中：NAGC為AGC機組的總臺數；分別為二次調頻參與下t時段光伏波動允許區間的上、下限；分別為t時段AGC機組j的最小、最大調節量，其約束表達式為

式中：分別為AGC機組j的最小、最大允許出力；Pj,0為預警開始時AGC機組j的初始出力；Rj為機組j的最大出力爬坡速率；分別為上一時段AGC機組j實際調節量的上、下限，其表達式分別為

式中：分別為上一時段AGC機組j的最小、最大調節量；分別為上一時段由負荷預測變化和光伏實際波動決定AGC機組j理想調整量的上、下限，具體計算式為

式中：分別為上一時段光伏波動預測誤差造成光伏波動預測值的上、下限；分別為上一時段由負荷預測誤差造成負荷功率變化量的上、下限。

1.2  電力系統的主動功率控制過程

由于光伏波動預測前瞻時間有限，在光伏波動較為強烈時，僅采用一次調頻及二次調頻手段時，可能會出現功率平衡難以實現，進而影響系統頻率的整體穩定情況，此時需要采用調度手段以實現功率平衡，具體調度手段主要包括旋轉備用和非旋轉備用。

1.2.1  旋轉備用

在一次調頻和二次調頻自動調節功率的基礎上，增加旋轉備用，即通過下達調度指令調節非AGC運行機組的出力，以增加功率調節的能力。根據功率平衡，系統同時采用自動調頻手段和旋轉備用調度手段實現功率平衡時光伏波動的允許區間為

式中：NTMSR為參加旋轉備用的機組總數量；分別為二次調頻及旋轉備用參與下t時段光伏波動允許區間的上、下限；分別為t時段旋轉備用機組m的最小、最大調節量，其計算式與式（7）~（12）同理。

1.2.2  非旋轉備用與停機

在自動調整的基礎上增加旋轉備用調節速率而不能滿足功率平衡時，應對向下光伏波動，須盡快對非旋轉機組進行啟動操作，以增加機組出力，防止切負荷風險；應對向上光伏波動，盡快對機組進行停機操作，以減少機組出力，防止棄光的發生。功率平衡條件區間形式為

式中：NTMNSR為非旋轉備用機組的總臺數；和分別為非旋轉備用參與下t時段光伏波動允許區間的上、下限；分別為非旋轉備用或停機機組n的最大、最小調節量，主要受機組最小啟動/停止時間影響，具體表達式為

式中：分別為機組n的最大、最小允許出力；為t時段機組n能否完成啟動的標識符，其值與機組n的啟動時間有關，當t?t0?時，此時機組n完成啟動，啟動的標識符為1；為t時段機組n能否完成停止的標識符。

1.3  電力系統的強制功率平衡過程

當上述手段均無法滿足功率平衡條件時，不得不采取切負荷的措施以應對向下光伏波動/棄光的措施以應對向上光伏波動，防止功率過高或過低影響電力系統的穩定。此時，電力系統強制實現功率平衡情況為

式中：為棄光容量；為切負荷容量。

設光伏發電的裝機容量為，波動事件發生前光伏出力為則最大波動為或實際中，光伏出力量總小于常規機組出力量，因此采用切負荷或棄光等強制手段總能實現功率平衡。

02 計及光伏波動幅度允許區間的滾動預警過程

2.1  分布式光伏波動事件多級預警等級劃分

根據第1節的計算方法，當分布式光伏波動事件發生時，求得不同功率控制手段對應的光伏波動幅度允許區間，確定不同預警等級的預警界限，并將其與分布式光伏波動預測值進行比較，以實現分級預警。本文根據分布式光伏波動事件對電力系統穩定性的影響嚴重程度，制定5個預警等級，各預警等級的預警區間如下。

1）當分布式光伏波動時，光伏波動很小，t時段內僅采用一次調頻手段即可實現功率平衡。同時，通過AGC機組的調節作用，系統頻率很快恢復到額定值。因此，該分布式光伏波動事件對電力系統穩定性影響很小，無須報警。

2）當時，光伏波動較小，t時段內同時采用一次調頻和二次調頻可實現功率平衡。一次、二次調頻均屬于自動控制措施，無需人員控制，但需要時刻監視AGC機組的運行狀況。因此，處在該區間的分布式光伏波動事件對電力系統穩定性的影響較小，只需Ⅳ級預警。

3）當時，光伏波動較大，t時段內僅采用自動控制措施無法實現功率平衡，需要運行人員控制旋轉備用機組進行調度，才能實現功率平衡。此時運行人員不僅要控制調度，還要監視旋轉備用機組的運行狀況。因此，處在該區間的光伏波動事件對電力系統穩定性的影響較大，給出光伏波動事件Ⅲ級預警。

4）當時，光伏波動大，t時段內需要在上述基礎上增加非旋轉備用或關停其他機組才能實現功率平衡。此時需要運行人員在適當?shù)臅r間，陸續啟動或停止機組，以保證備用容量在合理范圍內，從而實現功率平衡。因此，處在該區間的光伏波動事件對電力系統穩定性的影響較大，給出光伏波動事件Ⅱ級預警。

5）當時，t時段內采取上述所有功率調整措施均無法實現功率平衡，只能通過棄光或切負荷的方法才能實現功率平衡。若該波動為向上波動，需要采取棄光的手段，則會造成能源資源的巨大浪費，也變向增加了新能源的發電成本，不利于電力系統的經濟性；若該波動為向下波動，需要采取切負荷的手段，此時將造成小規模停電，嚴重影響電力系統的穩定性。因此，處于該區間的光伏波動事件對電力系統經濟性和穩定性2方面都有嚴重影響，給出光伏波動事件最嚴重的Ⅰ級預警。

2.2  分布式光伏波動事件多級預警等級的概率表示

由于光伏波動幅度的不確定性，通過區間數的形式表示光伏預測波動幅度，確定各預警區間內光伏波動幅度的概率密度，即可計算光伏波動幅度落在不同預警區間的概率。光伏波動幅度不同預警等級的概率為

式中：為光伏波動幅度預測值在預測區間內的概率密度分布；FⅠ、FⅡ、FⅢ和FⅣ分別為光伏波動幅度落在Ⅰ、Ⅱ、Ⅲ和Ⅳ級預警區間的概率；Fnon為無須預警的概率。

對于光伏波動幅度預測誤差概率密度分布，采用主流的正態分布模型。假設光伏波動幅度預測誤差服從正態分布，光伏波動幅度的概率分布為

式中：μ為t時段正態分布的均值，其值為預測的期望值；為t時段正態分布的方差，假設置信區間的置信度為a，其值為Za為當置信度為a時的臨界值。

2.3  分布式光伏波動事件多級區間滾動預警

分布式光伏波動預測的準確度本身較低，同時預測時間較長時，預測準確度很低。因此，若僅在波動開始時對該事件進行預警，時間尺度越長預警結果越不準確，應采用滾動預警的方式不斷校正預警結果，滾動過程如圖1所示。

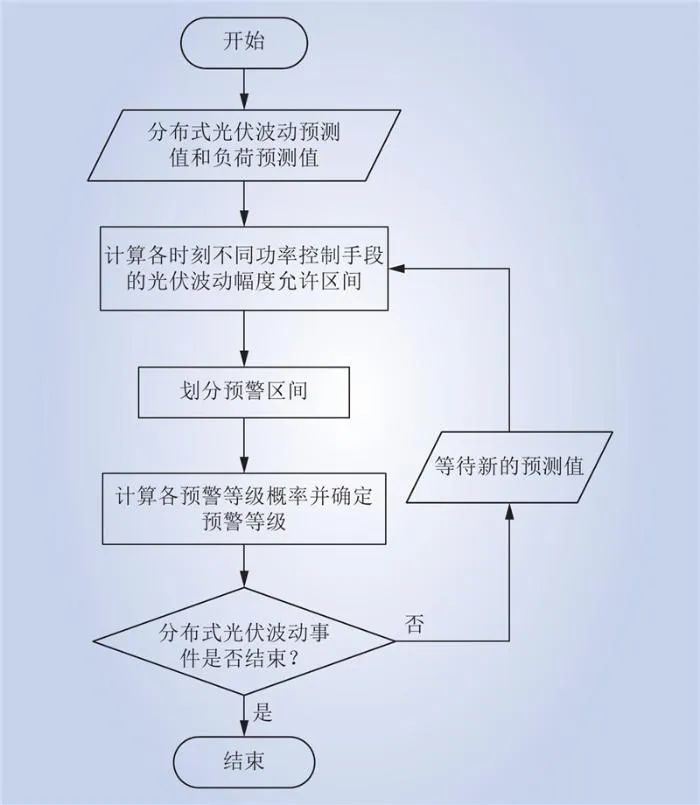

圖1  分布式光伏波動事件多級區間滾動預警流程

Fig.1  Multi-stage interval rolling warning flow of distributed photovoltaic fluctuation events

通過定時預測的光伏波動預測數據和機組前一時段的運行狀況，重新計算各預警區間的預警界限和預警結果。如在t1時段重新預警，則AGC機組j的最大、最小調節量由式（7）和式（8）修正為

式中：為上一時段預警結果下AGC機組j的最大、最小實際調節量。

式（9）~（12）的修正同理，由此即可實現滾動預警，校正預警結果。

03 算例分析

以10臺常規火電機組構成的電力系統為例，驗證本文所提多級區間滾動預警方法的適用性。設該系統的下層配電網包含總容量為800 MW分布式光伏，火電機組參數如表1所示，其中1~4號機組為AGC機組。考慮負荷預測比較成熟，設負荷預測誤差為2%，各常規機組調差率的標幺值取典型值1%，電力系統頻率偏差允許范圍為±0.1 Hz。考慮大規模分布式光伏的預測難度較大，預測結果置信度較低，取預測誤差為15%。

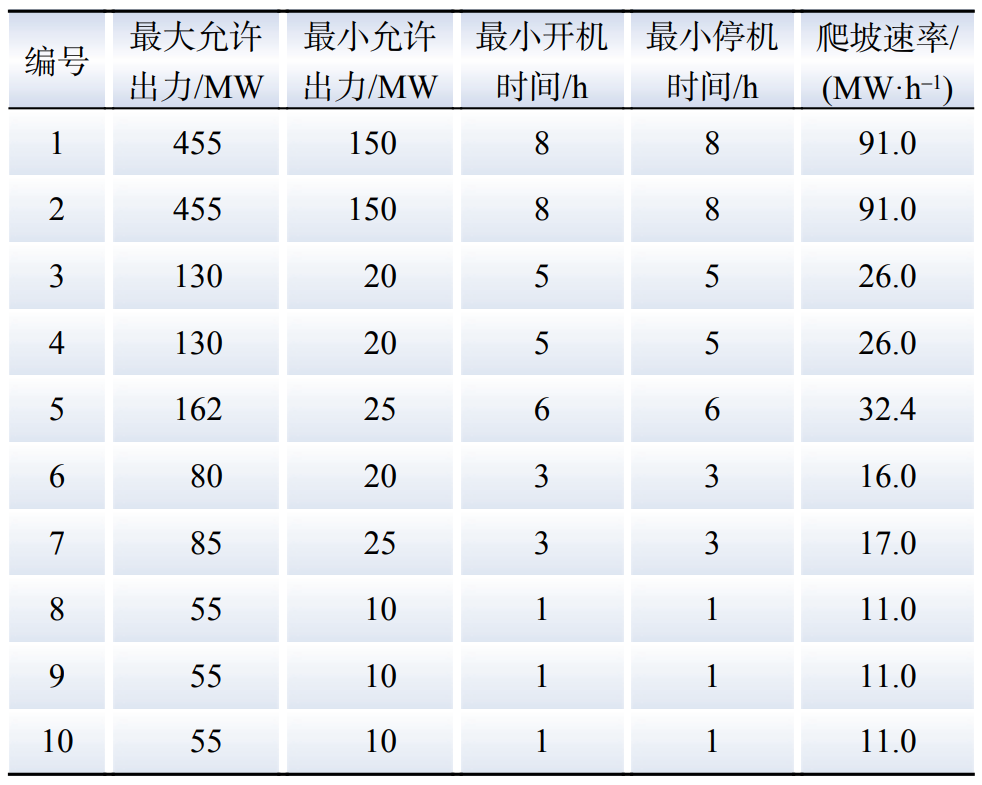

表1  算例采用的10機系統機組參數

Table 1  Generator parameters of 10-units power system used in case study

3.1  光伏波動算例分析

為驗證本文所提分布式光伏波動事件多級區間滾動的預警能力，假設從06:00開始，區域電網內的分布式光伏整體波動預測顯示，將發生幅度約為50%常規機組出力的向上光伏波動事件，此類極端事件主要由暴曬等天氣引起，每30 min根據新的光伏出力預測數據重新對光伏波動事件預警，實現滾動預警。負荷預測符合城市區雙峰曲線，即負荷預測以11:00和18:00為雙峰，記作算例1。本算例共計4次預警，即在06:00、06:30、07:00和07:30分別進行預警，結果分別如圖2~5所示。

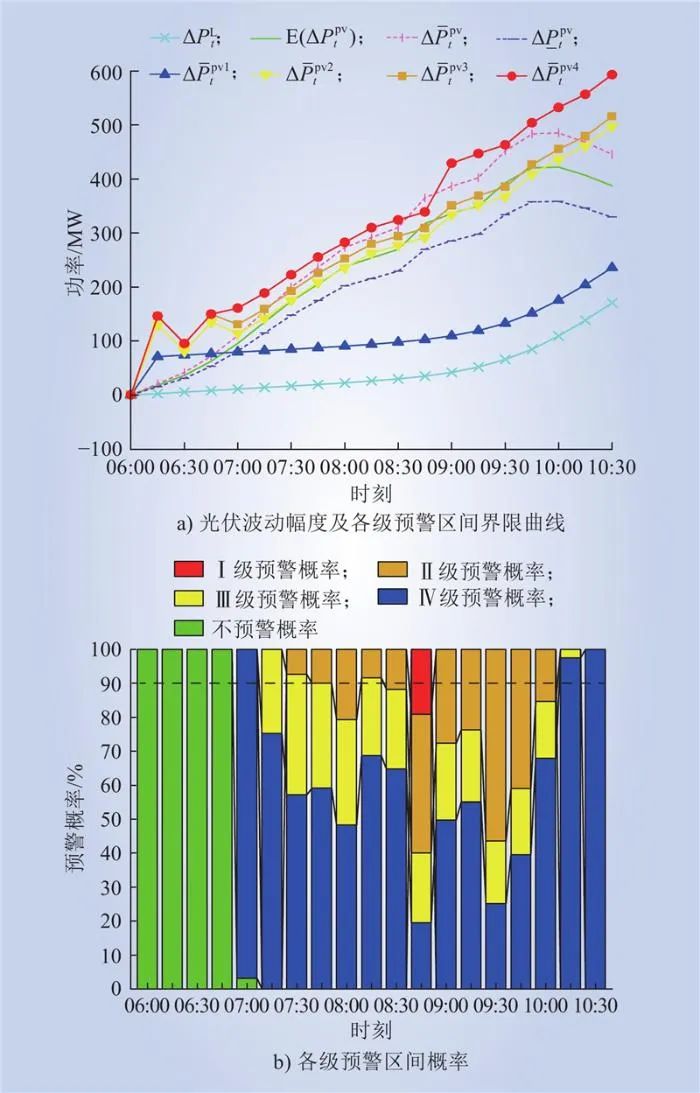

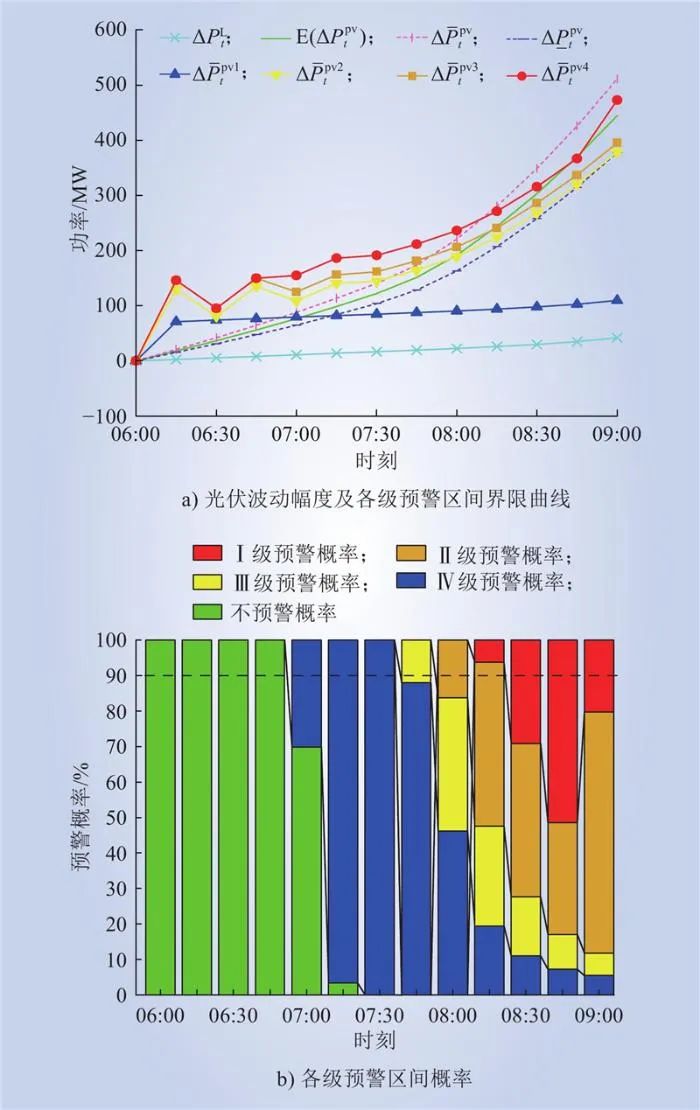

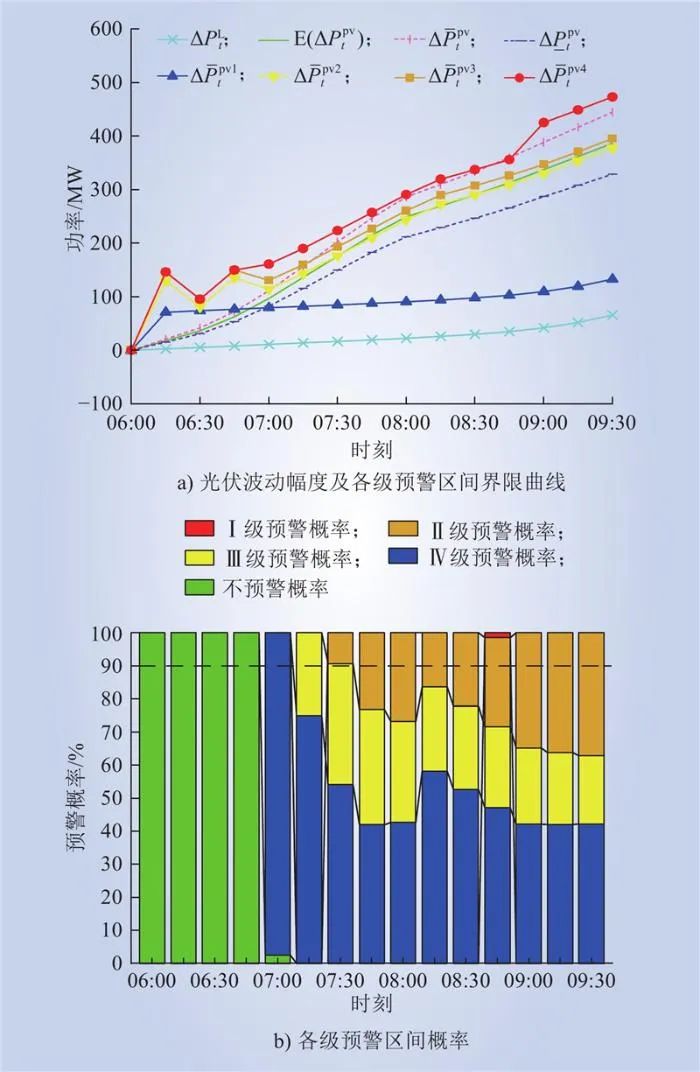

圖2  算例1在06:00時的預警結果

Fig.2  Example 1: early warning results at 06:00

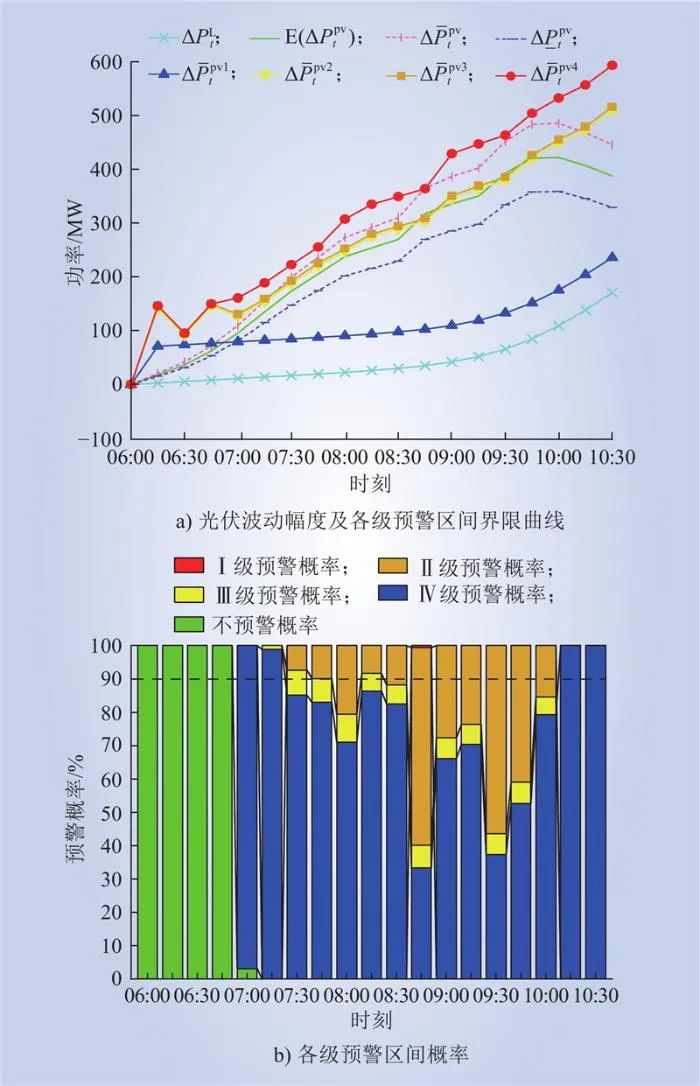

圖3  算例1在06:30時的預警結果

Fig.3  Example 1: early warning results at 06:30

圖4  算例1在07:00時的預警結果

Fig.4  Example 1: early warning results at 07:00

圖5  算例1在07:30時的預警結果

Fig.5  Example 1: early warning results at 07:30

在圖2 a)中，Ⅳ級—Ⅰ級預警區間對應光伏波動幅度允許區間的上限（即曲線）表示允許的光伏向上波動的最大幅度。本算例為向上光伏波動事件，因此需要使用光伏波動幅度允許區間的上限計算預警區間概率。在06:00—06:45時段，系統可以僅采取一次調頻實現功率平衡。從07:00開始，一次調頻作用幅度小，單獨作用將不再能夠滿足功率平衡要求，需要使用其他手段共同作用。在07:00—07:30時段，通過AGC機組的二次調頻手段，調節AGC機組出力實現功率平衡。在07:30之后，受限于AGC機組的爬坡速率和容量，二次調頻也將無法實現功率平衡。在07:45增加旋轉備用以調度手段調節功率，可以保證功率平衡，但在此之后，受限于機組容量和爬坡速率，自動調整和旋轉備用同時發揮作用也不能保證實現功率平衡。在08:00開始增加非旋轉備用的投入，自波動開始，8~10號機組已經完成關機，可以發揮非旋轉備用的作用。在08:00之后，自動功率調整和調度手段都無法實現功率平衡，此時需要采用棄光的手段強制實現功率平衡，該手段對電力系統穩定性危害極大。圖3 a)、圖4 a)和圖5 a)中光伏波動幅度允許區間的上限分析同理。

在圖2 b)中，通過式（20）~（24）計算各級預警的概率。假設風險預警閾值為10%，即預警等級由高到低，超過10%部分即為該時刻的預警等級，將預警情況分為5個階段：06:00—06:45時段為階段1，此時系統不會預警；06:45—07:30時段為階段2，此時出現Ⅳ級及以上預警的概率大于10%，系統處于Ⅳ級預警狀態；07:30—07:45時段為階段3，此時出現Ⅲ級及以上預警的概率大于10%，系統處于Ⅲ級預警狀態；07:45—08:15時段為階段4，此時出現Ⅱ級及以上預警的概率大于10%，系統處于Ⅱ級預警狀態；08:15—09:00時段為階段5，此時出現Ⅰ級預警的可能性大于10%，系統處于Ⅰ級預警狀態。圖3 b)、圖4 b)和圖5 b)同理。

3.2  有效性分析

通過改變系統參數、分布式光伏波動事件和負荷狀況，分別對預警結果進行分析，以驗證本文預警方法的有效性。

3.2.1  不同系統參數的影響

原系統中的5號機組改為AGC機組，同時將7號機組的最小啟動時間改為2 h，使其能夠提前參與應對光伏波動過程。光伏波動和負荷預測數據與算例1相同，記作算例2。07:30的預警結果如圖6所示。

圖6  算例2在07:30時的預警結果

Fig.6  Example 2: early warning results at 07:30

對比圖6 a)與圖5 a)可知，二次調頻允許的波動區間上限曲線略微上移，這是由于算例2中AGC機組增加，導致二次調頻的調節速率和可調容量均在一定程度上增加。非旋轉備用允許波動區間的上限曲線于08:00發生階梯式上移，符合7號機組關機時間提前而導致提前上移的預期。

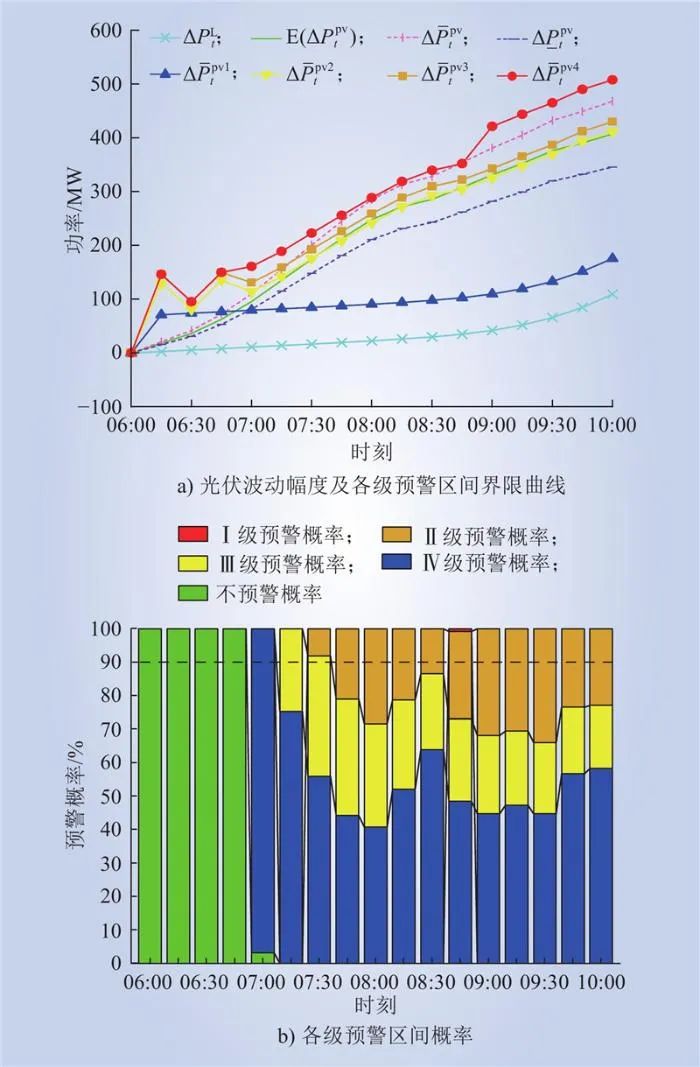

比較圖6 b)與圖5 b)可知，Ⅲ級預警概率整體明顯下降，如在08:00，Ⅲ級預警概率由30%下降為10%左右，下降原因主要是曲線的上移。同時，算例1預測將于08:30—08:45時段出現的Ⅰ級預警，在本算例中改變?yōu)棰蚣夘A警，此改變是由于7號機組關機時刻由09:00提前到08:00提前引起的。不難看出，對于分布式光伏滲透率高的系統，增加AGC機組或降低機組的啟動/停止時間，有利于電力系統功率平衡的實現，可以在一定程度上提高電力系統的穩定性和靈活性。

3.2.2  不同光伏波動事件發生時刻的影響

假設負荷預測由3.1節的城市區雙峰曲線變?yōu)楣I(yè)區雙峰曲線，即負荷預測以06:00和18:00為雙峰。負荷變化由上升變?yōu)橄陆担渌麛?shù)據與算例1相同，記作算例3。07:30的預警結果如圖7所示。

圖7  算例3在07:30時的預警結果

Fig.7  Example 3: early warning results at 07:30

由于算例1中負荷與光伏同向波動，二者作用在一定程度上相互抵消，使凈負荷變化更加緩慢，使得預警嚴重程度相對較低。而在算例3中，負荷需求逐漸減小，光伏出力逐漸增大，即負荷需求與光伏出力變化方向相反，凈負荷變化相對增加，增大功率平衡實現的難度。與圖5 b)對比，圖7 b)中高級別預警出現的概率明顯增加。如在07:30—08:00時段，算例1未出現Ⅰ級預警的可能，且Ⅱ級預警的概率均在25%以下，而在算例3可能出現Ⅰ級預警，且Ⅱ級預警的概率均在40%以上。這表明，相同程度的光伏波動事件在不同場景下對電力系統穩定性的影響程度不同。因此，需要同時分析光伏波動事件自身特性和負荷需求變化，才能更加準確地對光伏波動事件的嚴重程度進行預警分級。

綜上所述，本文所提預警方法能夠對不同系統參數或不同光伏波動事件影響進行分析，通過分析允許的光伏波動區間上/下限，計算光伏波動落在各級預警區間的概率，有利于運行人員掌握光伏波動事件的嚴重程度，并根據嚴重程度提前做出相應措施，避免因只考慮極端場景而造成的情況誤判，以減小極端事件對電力系統穩定性造成的不利影響。各場景的仿真結果符合定性分析結論，體現了本文預警方法的有效性。

3.3  對比其他方法

蒙特卡洛法是處理不確定性的常用方法，本文以算例1場景為例，蒙特卡洛法模擬06:00預警10萬次，以每個時段模擬的預警等級次數占比作為該時段的預警概率，結果如圖8所示。

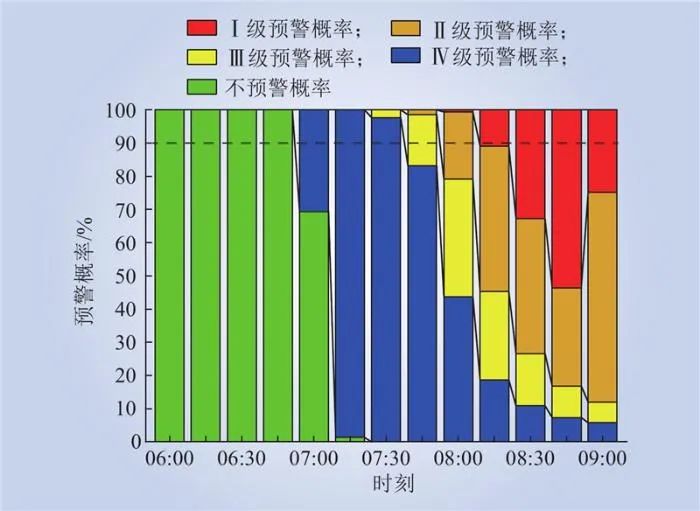

圖8  算例1在06:00時蒙特卡洛法的預警結果

Fig.8  Example 1: early warning results with Monte Carlo method at 06:00

對比圖2 b)和圖8可知，區間分析法和蒙特卡洛法得到的預警結果僅有很小的差別，預警概率的均方根誤差僅有%。在計算耗時方面，蒙特卡洛法需要耗時28.302 s，而本文方法則僅需0.082 s，具有較大的優勢。因此，本文方法在計算精度高的同時，計算時間更有優勢。

04 結論

針對分布式光伏波動引起的功率平衡困難問題，本文提出了一種基于區間分析的光伏波動事件多級滾動預警技術，得出如下結論。

1）本文采用一次調頻、二次調頻、旋轉備用、非旋轉備用和棄光或切負荷等功率控制手段，分別確定了5種措施能夠實現功率平衡的分布式光伏波動幅度的允許區間，即各預警等級對應的預警界限。

2）本文方法可以計算出各預警區間的概率，便于運行人員根據預警狀況采取對應措施，以減小分布式光伏波動帶來的危害。同時，增加預警方法的滾動性，根據最新的光伏出力預測數據對分布式光伏波動事件進行重新預警，校正預警結果，以實現分布式光伏波動滾動預警，有效增加預警結果的可靠性和準確性。

3）對比算例結果表明，針對不同系統運行狀態和不同光伏波動事件時，本文方法可以實現對分布式光伏波動事件的多級滾動預警。與蒙特卡洛法相比，本文方法的預警概率結果誤差僅有%，且計算時間更有優勢，體現了該方法的有效性和適用性，對提高具有高分布式光伏出力占比的電力系統穩定性具有現實意義。
