配千尋（ZK200 Pro）桿塔絕緣子隱患檢測器，檢測絕緣子老化、內裂、破損、污閃等因素造成絕緣隱患，畫像絕緣子放電圖譜波形和電壓電流。

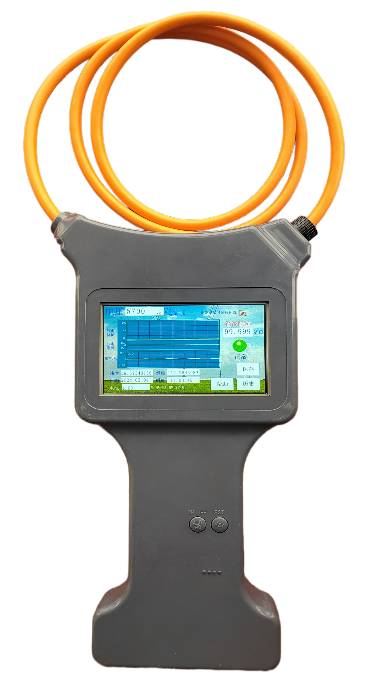

圖1 產品實物

本產品運用電力指紋技術采集桿塔絕緣電流、電壓、電磁波時頻譜圖，通過人工智能分析和大數據技術挖掘絕緣子漏電狀態特性，畫像絕緣子放電圖譜波形，精確識別線路放電類型、特性、參數以生成檢測報告。實現絕緣隱患預警變“被動檢修”為“主動檢修”。輔助運維人員及時掌握絕緣子狀態及健康發展趨勢，科學安排檢修時間，有效預防線路故障發生，切實提高線路安全穩定運行。

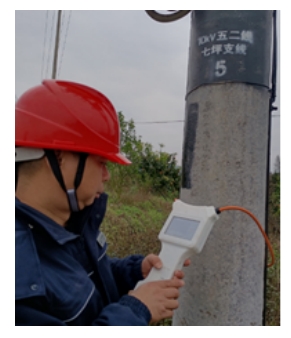

圖2 桿塔絕緣隱患檢測

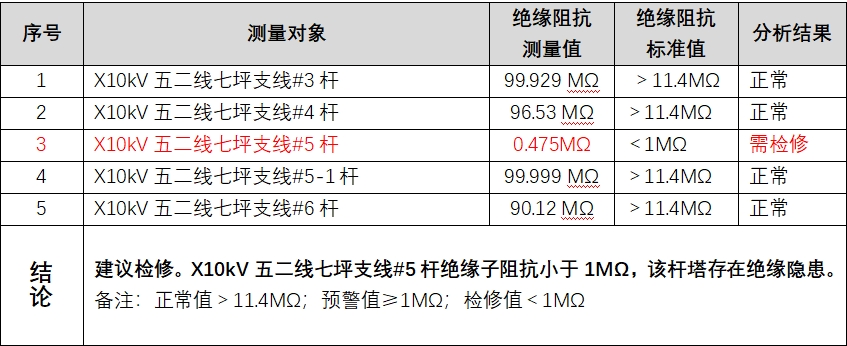

圖3 桿塔絕緣漏電檢測報告

一、產品特點：

● 適用于電壓等級66KV及以下桿塔絕緣子不停電檢測，無須蹬桿；

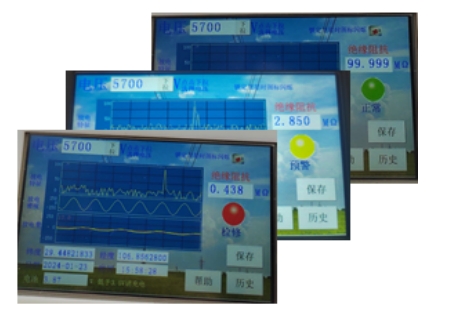

● 自動生成檢測報告和檢修策略：1）絕緣阻抗為99.999 MΩ的桿為綠色（正常）無絕緣隱患；2）絕緣阻抗小于10MΩ的桿為黃色（預警）存在絕緣隱患；3）絕緣阻抗小于1MΩ的桿為紅色（檢修），需更換絕緣子。

● 電源 3.7V18650可充電鋰電池供電，工作時間長達10小時；

● 采用北斗系統對線路桿塔進行精準定位和坐標采集；

● 工業級防水外殼，抗電磁干擾，適用于各種惡劣的氣候環境。

二、典型案例：

2024年初，某單位10kV五二線七坪支線經常跳閘，運檢人員初步分析線路存在絕緣隱患。本次利用南瑞信通科技“配千尋”針對該線路支線#3、#4、#5、#5-1、#6號五座桿塔分別檢測絕緣子絕緣阻值，根據檢測報告結果分析出存在隱患的絕緣子并完成更換，最終解決線路跳閘故障。具體檢測過程及結果如下：
