01

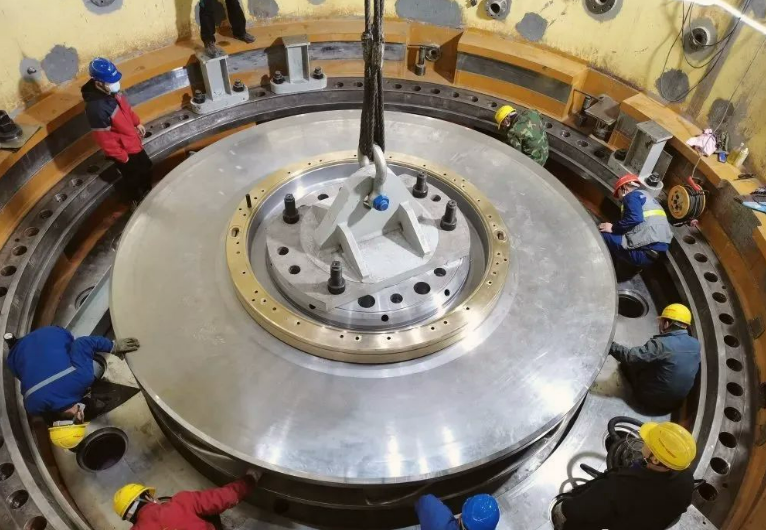

水泵水輪機（核心設備）
功能
雙向運行，兼具抽水和發電功能
結構特點
1、高效轉輪設計，適應頻繁啟停和工況切換
2、通過導葉和轉輪控制水流方向和水流量
應用場景
絕大多數現代抽水蓄能電站采用此類機組
圖源：抽蓄技術交流
02

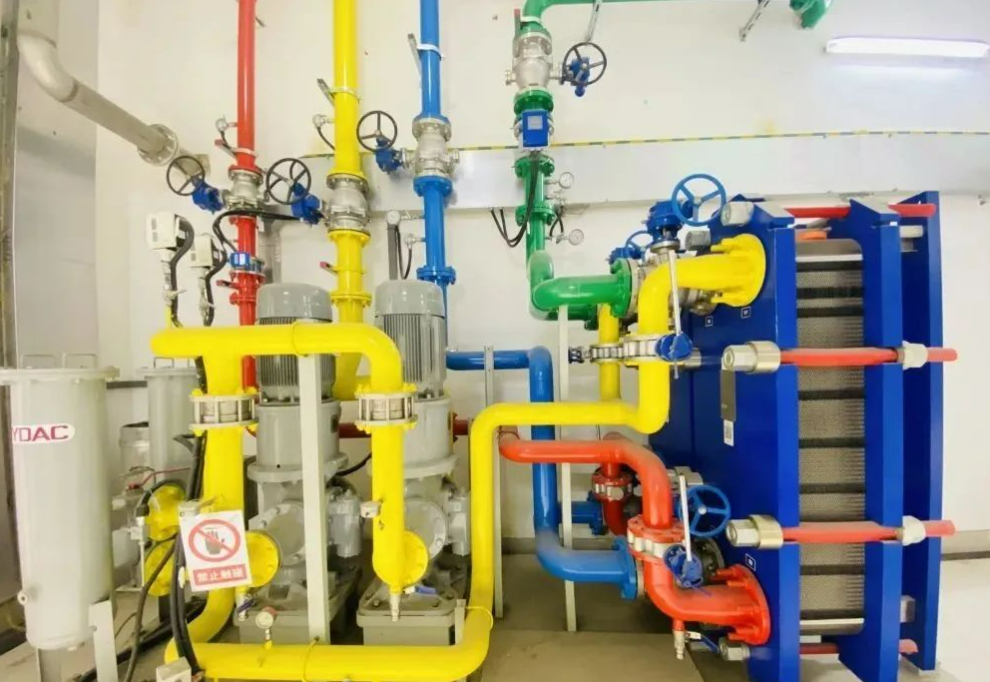

冷卻循環系統
作用
為發電機、變壓器、水輪機等高發熱設備提供強制冷卻，防止過熱損壞
技術特點
1、多采用多級離心泵，流量大、揚程高（如單臺功率可達數千千瓦）
2、配備溫度傳感器和自動調節閥，實時控制冷卻水流量
典型參數
流量范圍：1000–5000 m3/h
揚程范圍：20–100 m
工作溫度：常溫或低溫循環（防凍設計）
圖源：抽蓄技術交流
03
潤滑油泵
作用
向水輪機轉輪軸承、齒輪箱等關鍵部位輸送潤滑脂或潤滑油，降低摩擦損耗
技術特點
1、高壓齒輪泵或螺桿泵，出口壓力通常≥5 MPa
2、雙冗余設計，主泵故障時自動切換備用泵
04
控制油泵
作用
為調速器、球閥等液壓執行機構提供動力油，實現機組啟停和工況切換
技術特點
小流量、高精度，常用柱塞泵或伺服泵
05

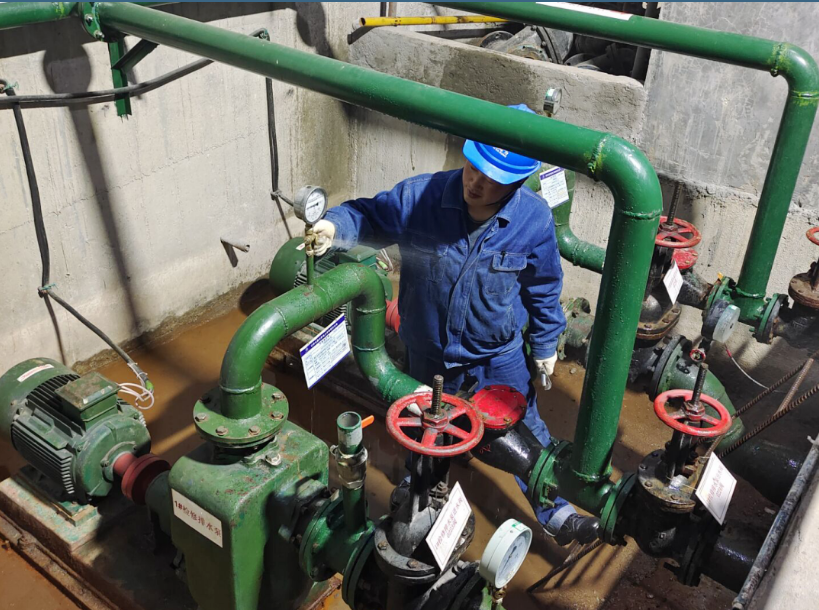

檢修排水泵
作用
機組檢修時快速排空蝸殼、尾水管等內部積水
技術特點
1、大流量潛水泵或多級離心泵，短時工作（如30分鐘）
2、流量可達數萬立方米/小時
圖源：甘肅電投大容公司
06

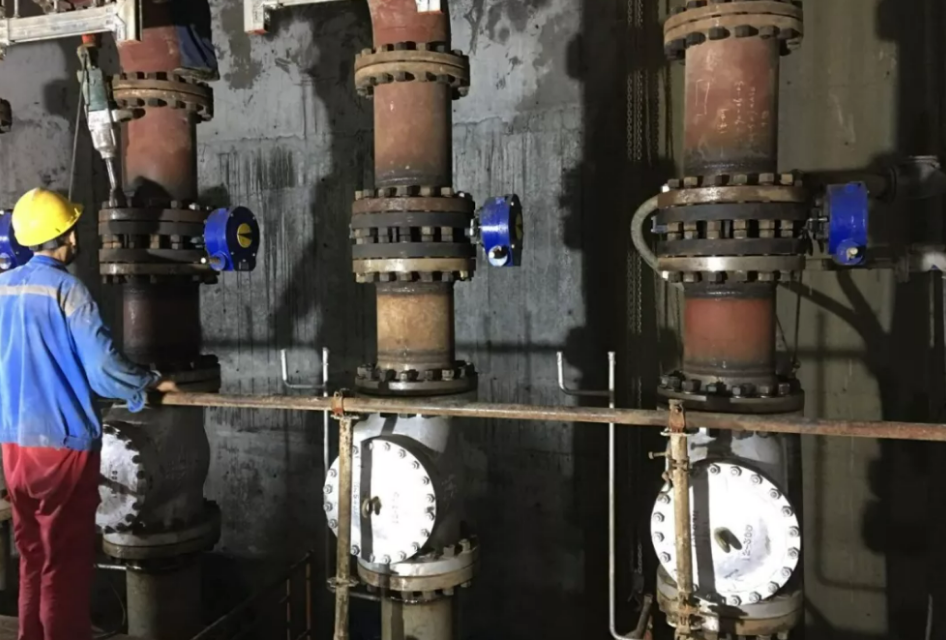

滲漏監測與排水泵
作用
持續監測管道、壓力容器的微量滲漏，并自動排水
技術特點
磁力驅動泵或耐腐蝕離心泵，流量低（1–10 m3/h）
圖源：抽蓄技術交流
07

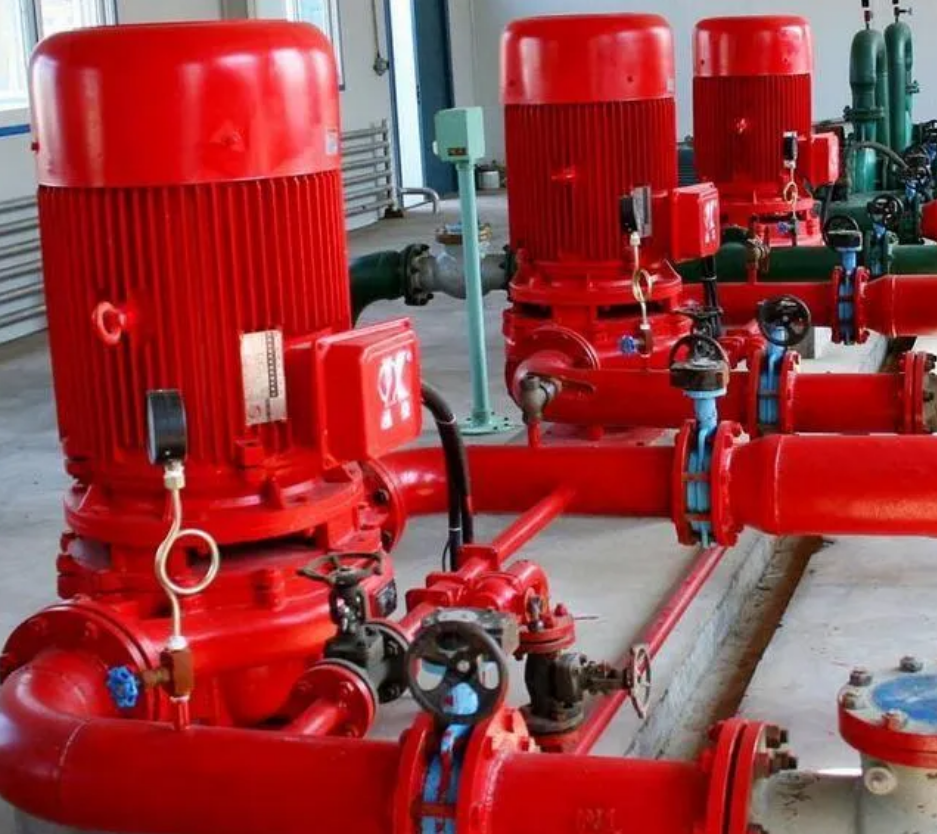

消防水泵
作用
火災時為消防水系統供水，覆蓋廠房、設備區等關鍵區域
技術特點
1、獨立柴油機驅動，與電網隔離，確保緊急供電
2、需滿足消防規范（如NFPA標準）
圖源：消防安全共享服務
08
應急排水泵
作用
極端工況下（如地震、管爆）快速排出大量積水，防止設備淹沒
技術特點
大流量、高可靠性，常與洪水預警系統聯動
09
空氣壓縮泵
作用
為氣動閥門、空氣儲能罐供氣，用于機組啟停控制或緊急制動
技術特點
螺桿式壓縮機或無油活塞式壓縮機，輸出壓力0.6–1.0 MPa
10
水庫水位調節泵
作用
調節上/下水庫水位，平衡電網負荷變化與自然來水波動
技術特點
變頻調速泵，適應長周期低頻運行需求
? 抽水蓄能電站需頻繁啟停，泵類設備需優化水力模型（如采用雙吸式葉輪）以降低能耗
? 應用變頻調速技術（如永磁同步電機）提升運行效率
水中含溶解氧、氯離子等，需選用不銹鋼（如316L）或高分子復合材料（如PPR）制造泵體
集成PLC或DCS系統，實現泵的自動啟停、狀態監測（振動、溫度、流量）及預測性維護
高海拔地區需考慮氣壓對泵性能的影響，低水溫環境需配置防凍措施（如電伴熱帶）
