1)針對臺區間負載不均衡或季節性負荷波動，實現功率互濟、容量共享；

2)針對電動汽車等負荷導致的配變過載，實現動態增容；

3)針對高品質供電要求，實現故障時負荷轉供；

4)針對高比例分布式光伏接入臺區引起反向過載、電能質量問題，提升臺區承載力，實現電壓主動控制。

2

臺區柔性互聯裝置通過AC/DC和DC/AC變換技術，實現多個臺區柔性互聯與功率互濟，其中AC/DC變流器典型拓?fù)淙鐖D1所示，光伏、儲能等接入直流母線的DC/DC變流器典型拓?fù)淙鐖D2所示。

圖1 AC/DC典型拓?fù)?/p>

（a）雙向DC-DC變流器拓?fù)浣Y(jié)構

（b）高頻隔離DC-DC變流器拓?fù)浣Y(jié)構

圖2 DC/DC變流器典型拓?fù)?/p>

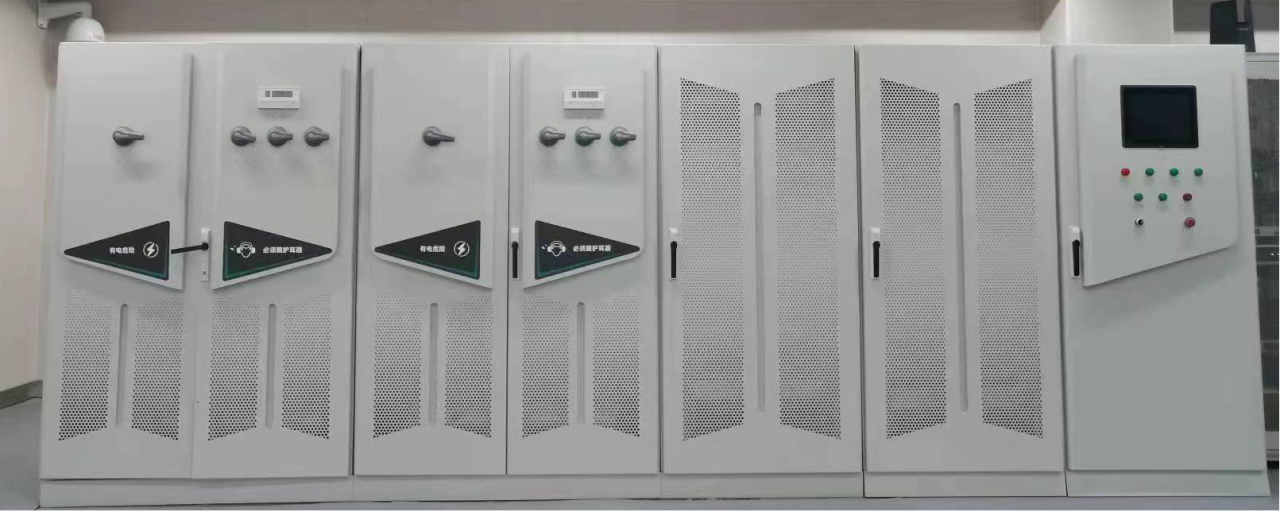

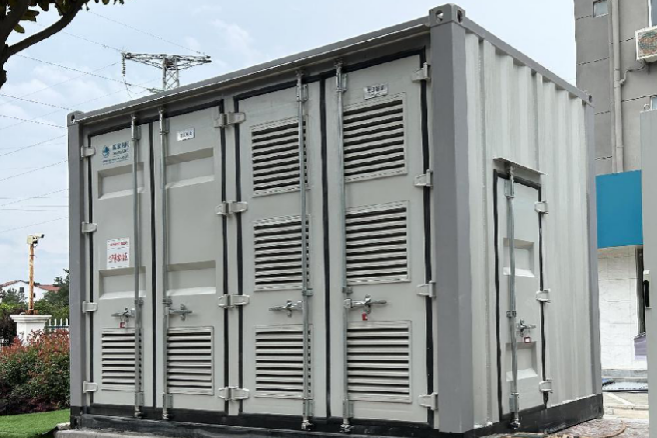

圖3 國網湖北電科院自主研發的臺區柔性互聯裝置

電力電子變壓器可實現AC10kV端口至DC750V端口和AC400V端口的變換，典型拓?fù)淙鐖D4所示。

圖4 電力電子變壓器典型拓?fù)?/p>

圖5 國網湖北電科院自主研發的電力電子變壓器

3

以柔性互聯系統兩側或多端主變負載作為均衡目標，通過控制柔性互聯系統輸送功率，實現區域間功率均衡。

當柔性互聯裝置所連接的交流母線發生永久性故障后，可完成故障區域隔離及非故障區域在互聯能力范圍內的轉供和恢復。

在直流微網類型低壓柔直互聯系統中，柔性互聯系統具備直流微網保護及故障恢復功能，能夠識別直流支路和設備的各類故障并有效隔離。

1

柔性互聯配電網的網架形態根據運行場景不同，主要分為基于背靠背柔性互聯裝置的柔性互聯形態（圖6裝置1）、含直流母線的點對點柔性互聯形態（圖6裝置2）和基于柔性互聯裝置的交直流混合柔性互聯形態（圖6裝置3）三類。

圖6 中壓配電網柔性互聯3種典型形態

2

換流器直流側接線主要分為：?jiǎn)渭?jí)接線、偽雙極接線和真雙極接線三種。具體如圖7所示。

圖7 換流器接線方式

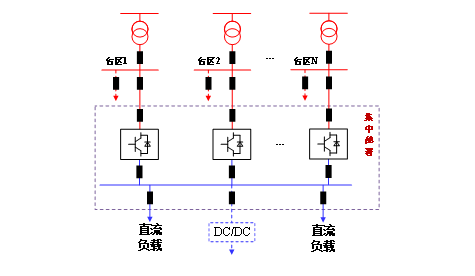

低壓配電臺區柔性互聯的拓?fù)浞譃槿N結構，分別為公共直流母線集中配置結構，直流母線分段分散配置結構和環狀結構，如下圖所示。

1

在京山經濟開區供電營業廳及周邊5個臺區低壓側建設柔性低壓直流互聯裝置，部署1臺有載調容調壓變壓器，1臺電力電子變壓器，3套保電倉，建設屋頂光伏281kW、充電樁980kW。

圖11 京山多臺區柔性互聯示范場景

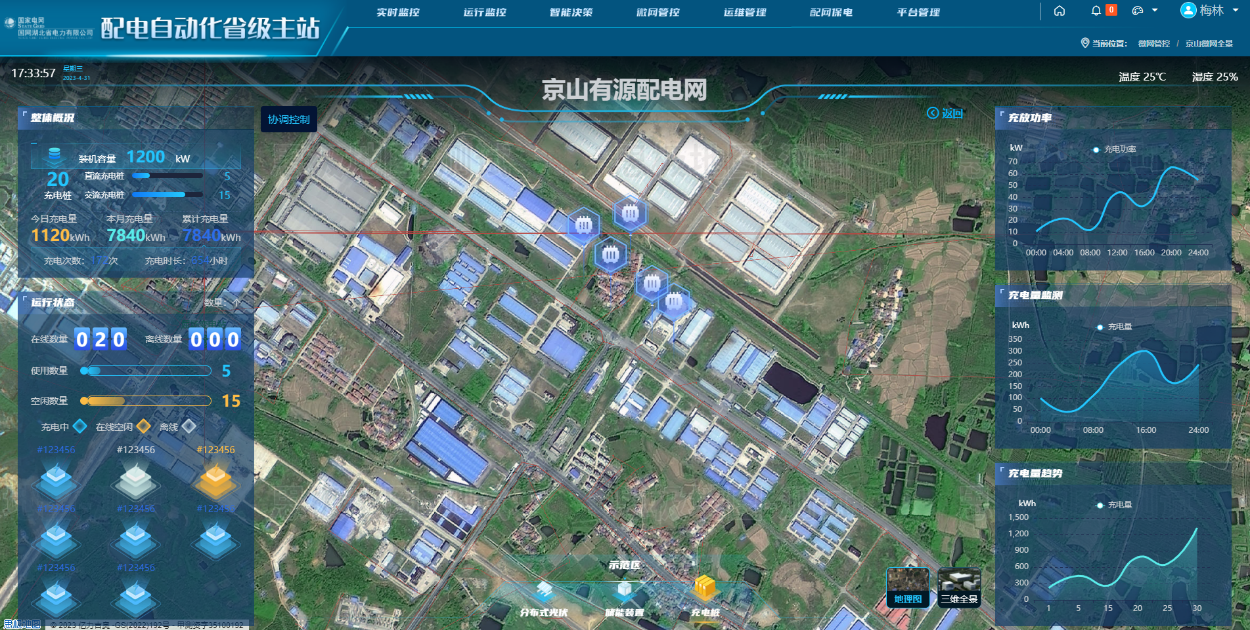

圖12 京山多臺區柔性互聯監控展示系統

2

在路口供電所周邊五臺區安裝5套AC/DC柔直裝置、3套儲能裝置、5個V2G充電樁，低壓智能分布式保護開關339個，建設光伏789.7kW，系統容量共3MW。

圖13 路口供電所五臺區柔性互聯示范點拓?fù)?/p>

圖14 路口五端口柔性互聯系統展示界面

2023年7月1日至20日間，黃州路口五臺區柔直互聯臺區最大負載為640.56kW，光伏累計發電56543kWh，單體柔性互聯裝置最大功率為358kW，累計轉供36485kWh，7月5日運行斷面如下圖所示。

圖15 路口供電所五臺區柔性互聯典型日運行曲線

3

部署柔性互聯裝置，解決兩個充電臺區之間長期存在的功率不均情況，實現充電樁功率柔性控制示范應用。

圖16 沌口汽車充電站柔性互聯試點

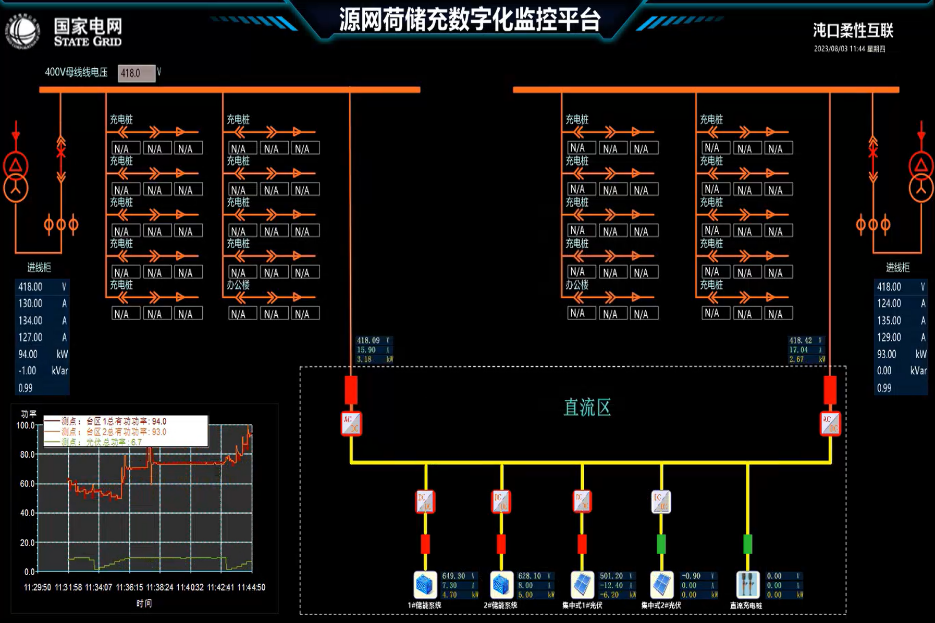

圖17 沌口汽車充電站柔性互聯監控系統

2023年7月1日至10月11日期間，沌口柔性互聯裝置試點最大負載350kW，單體柔性互聯裝置最大功率為158.074kW，截止10月11日累計轉供3361kWh。

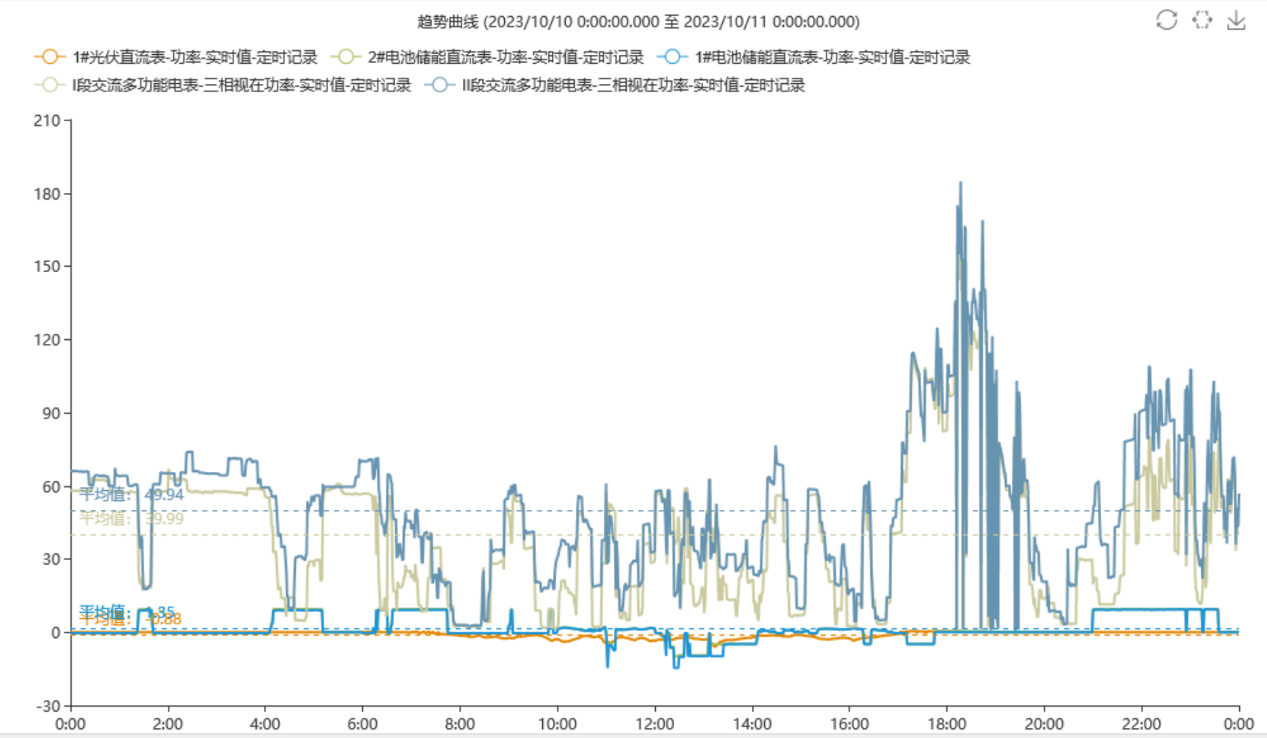

圖18 沌口汽車充電站柔性互聯試點典型日波形
